(Zdroj: http://arduino.cc/en/Tutorial/Button)

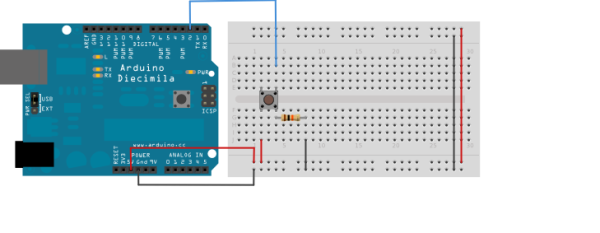

Zde můžeme vidět zapojení pro tento příklad. Tlačítko je vlevo zapojeno na 5V a vpravo je připojeno k pinu číslo 2 a k zemi(GND). V tlačítku, pokud není zrovna stisknuté je propojená vždy jsou vždy propojeny jen levý horní (Pin 2) a levý dolní pin(zem = GND) a pravý horní(nic) a pravý dolní pin(5V). Tím pádem je při nestisknutém stavu tlačítka pin 2 připojen pouze k zemi(GND). Pokud se stiskne dojde k propojení levé a pravé části, tím pádem půjde na pin 2 5V.

#define LED 13 // LED, která se nachází přímo na desce Arduina
#define BUTTON 2 // Tlačítko připojeno k pinu 2

int buttonState = 0; // Proměnná pro uložení stavu tlačítka

void setup()
{
	//Tato funkce se zavolá jen jednou při startu.


	// Nastavení jednotlivých pinů na vstup nebo výstup
	pinMode(LED, OUTPUT); // Nastavení pinu na kterém je LEDka na výstupní
	pinMode(BUTTON, INPUT); // Nastavení pinu na kterém je tlačítko na vstupní

}

void loop()
{

	buttonState = digitalRead(BUTTON); // Načtení stavu tlačítka
	// Pokud je stisknuto je jeho stav roven HIGH jinak bude LOW
	if (buttonState == HIGH)
	{
		digitalWrite(LED, HIGH); // Na pin s LEDkou je přivedeno 5V
	}
	else
	{
		digitalWrite(LED, LOW); // Na pin s LEDkou je přivedena zem (GND)
	}

}
